Index du Forum » » Photos en tous genre
 » » MA REMORQUE
2 pages [ 1 | 2 ]
AuteurMA REMORQUE
KildeRouge
6611

KildeRouge
  Posté : 02-06-2008 09:54

Salut Girondes Tertoutes et Puissants Tertous

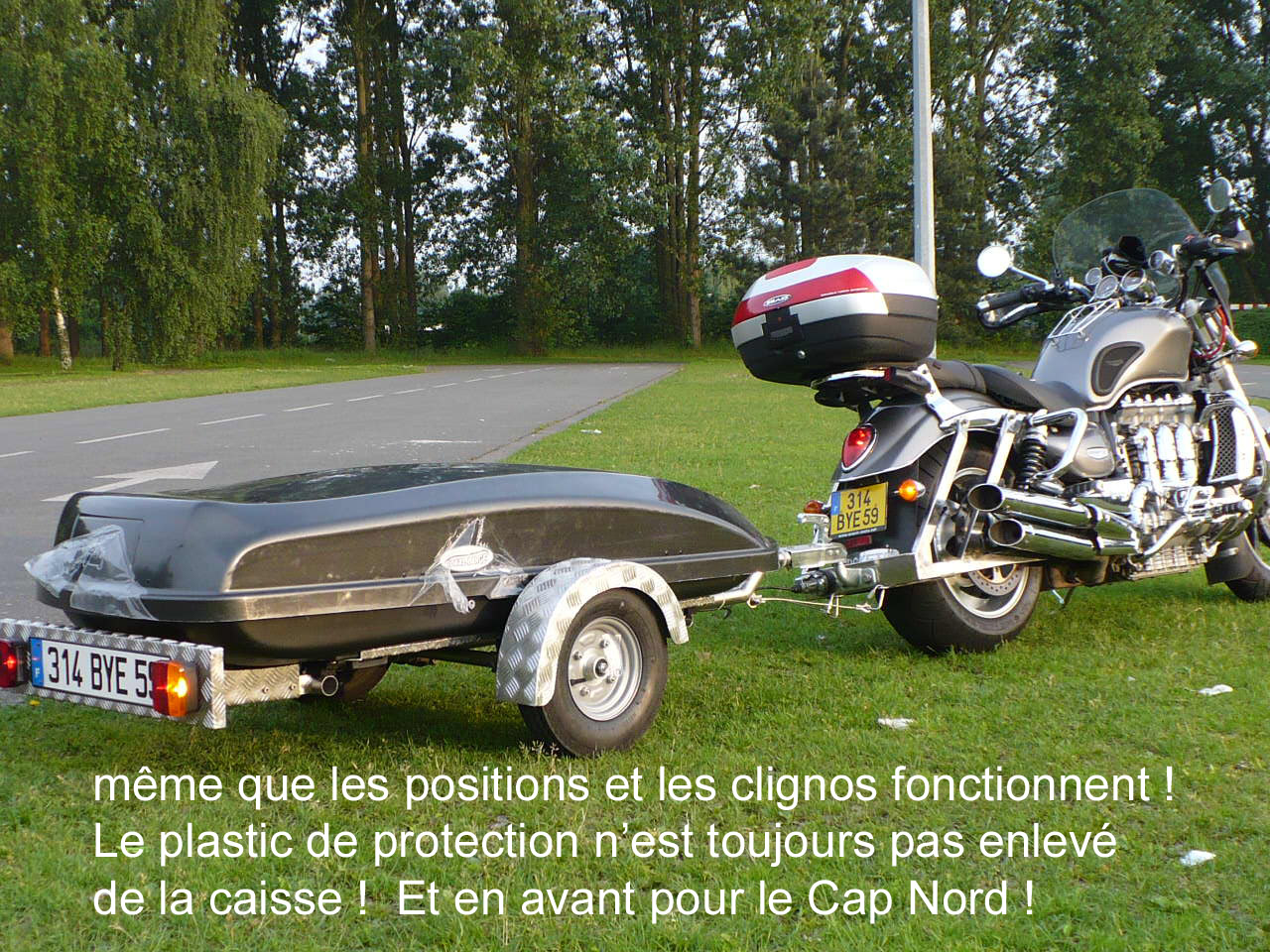

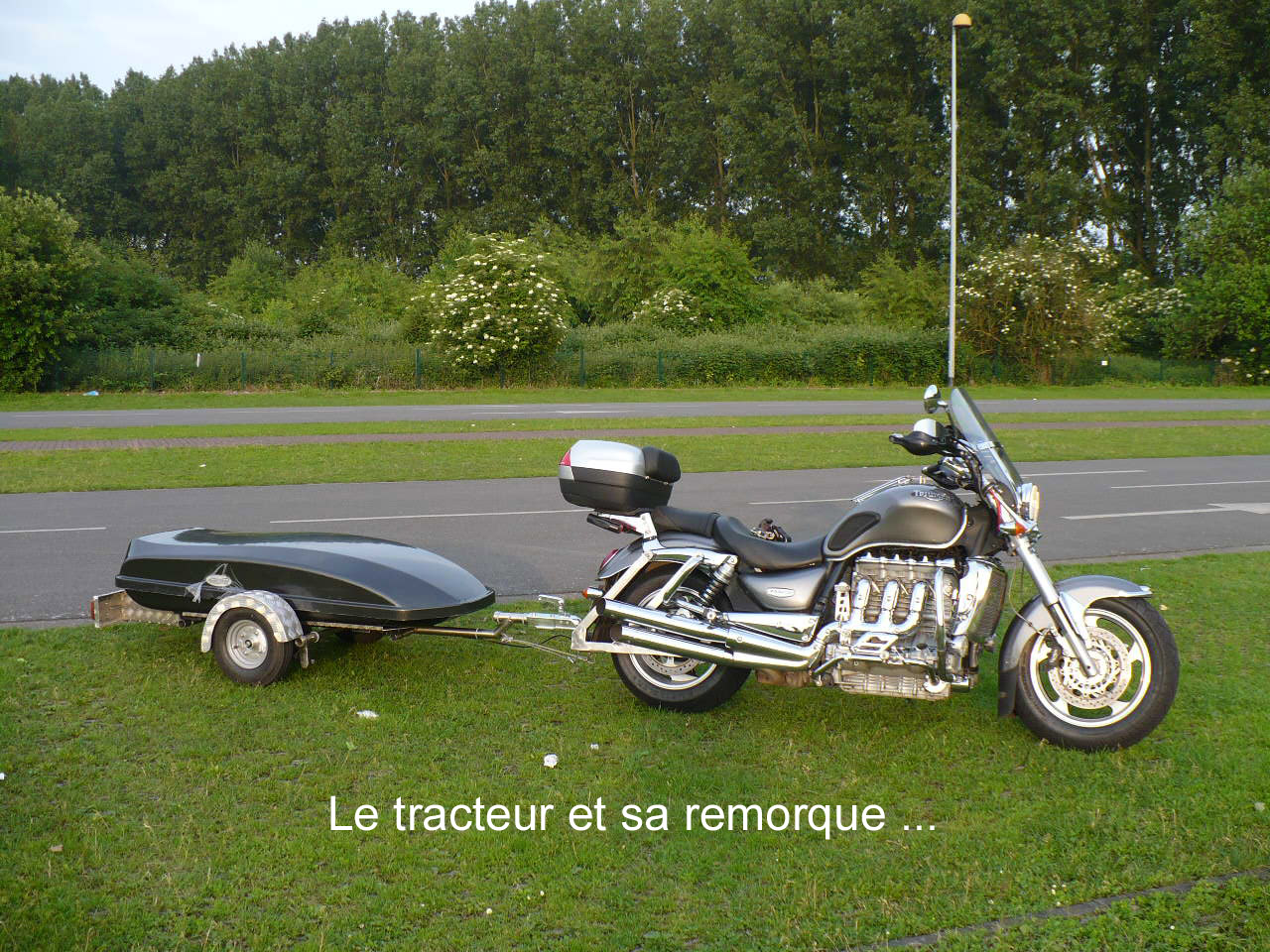

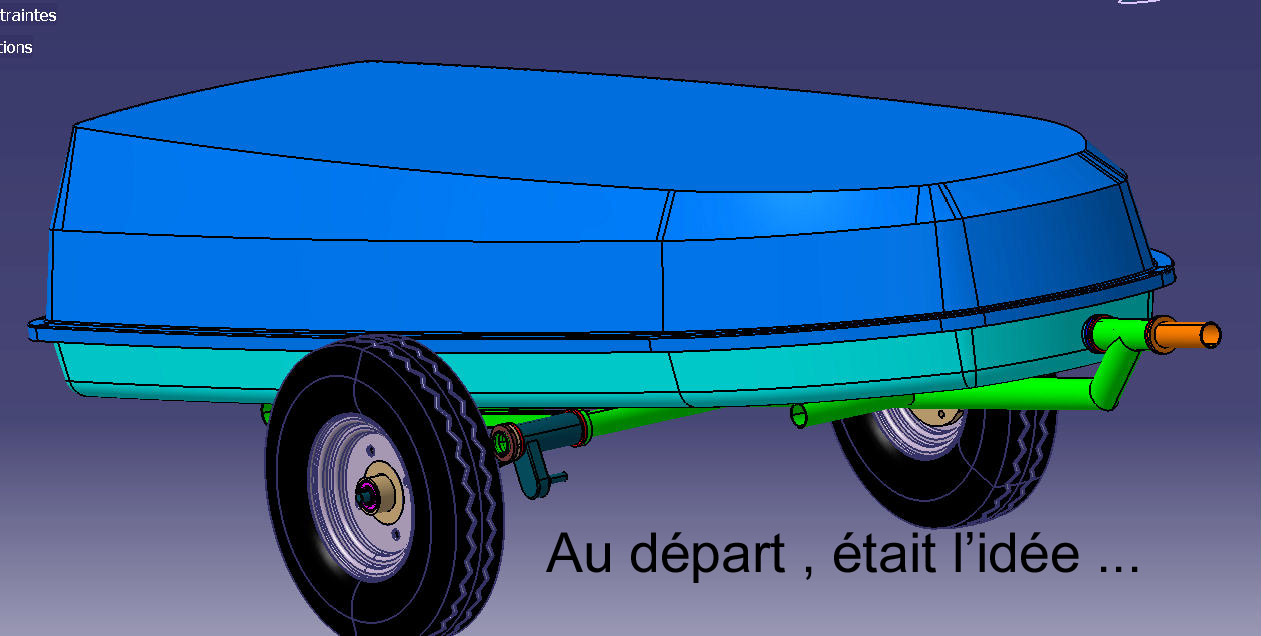

Pour mon voyage au Cap Nord , il me fallait pouvoir emmener quelques bagages
que je ne prend pas habituellement pour de courts déplacements . Tel que siège
matelas bien épais et autres éléments de confort que ma vieille carcasse commence
à exiger de moi pour continuer à se trainer . Contaminé par l'exemple de mon pote
Pierrot , l'idée d'une remorque a vite fait son chemin dans ma cervelle et je vais
vous narrez , sans vous navrez j'espère , la naissance et la venue à la vie de cet
appendice caudal !

DarkSide Inside








  Profil
KildeRouge
6611

KildeRouge
  Posté : 02-06-2008 09:58

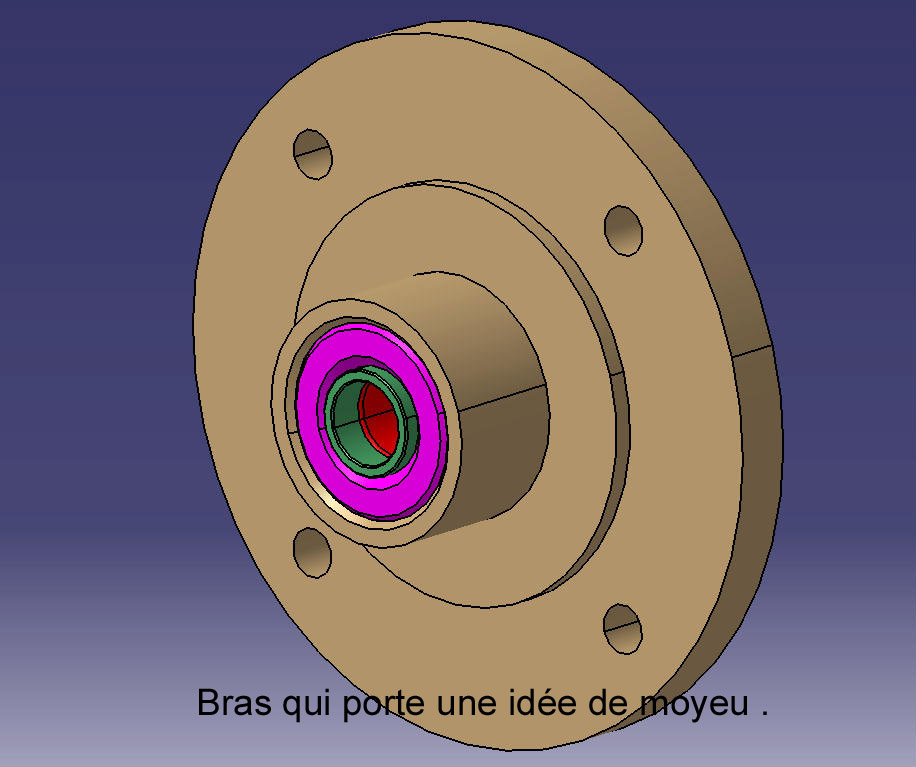

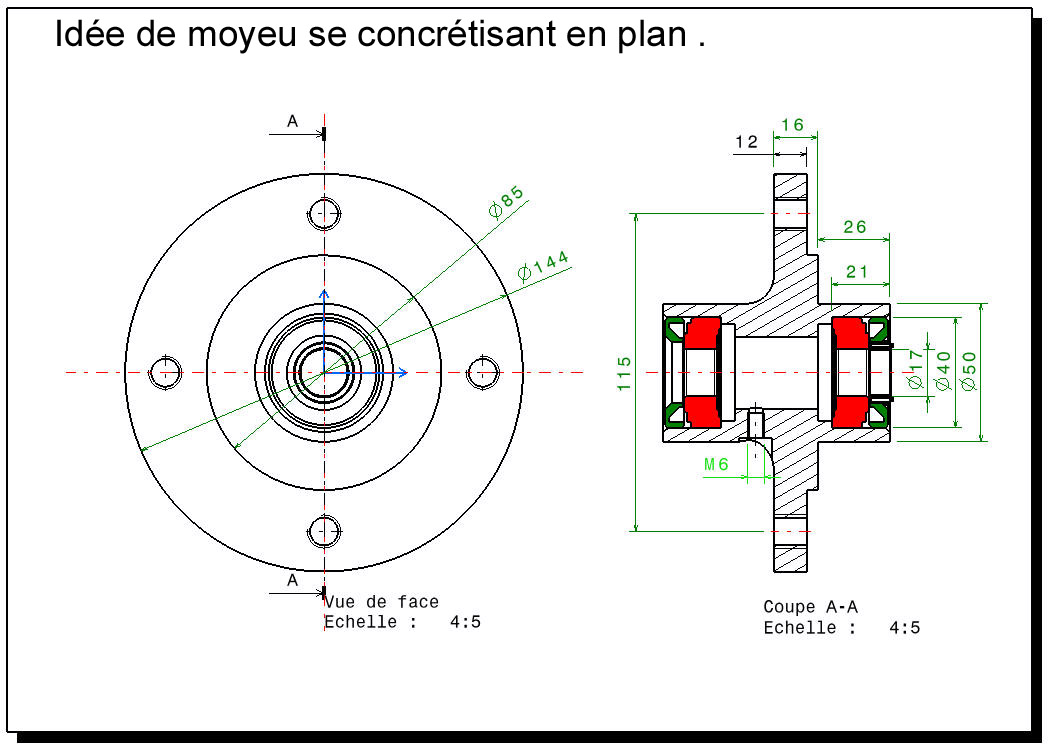

Mais les idées si bonnes soient-elles
valent bien rarement que l'on meure pour elles !
Comme aurait pu dire Brassens

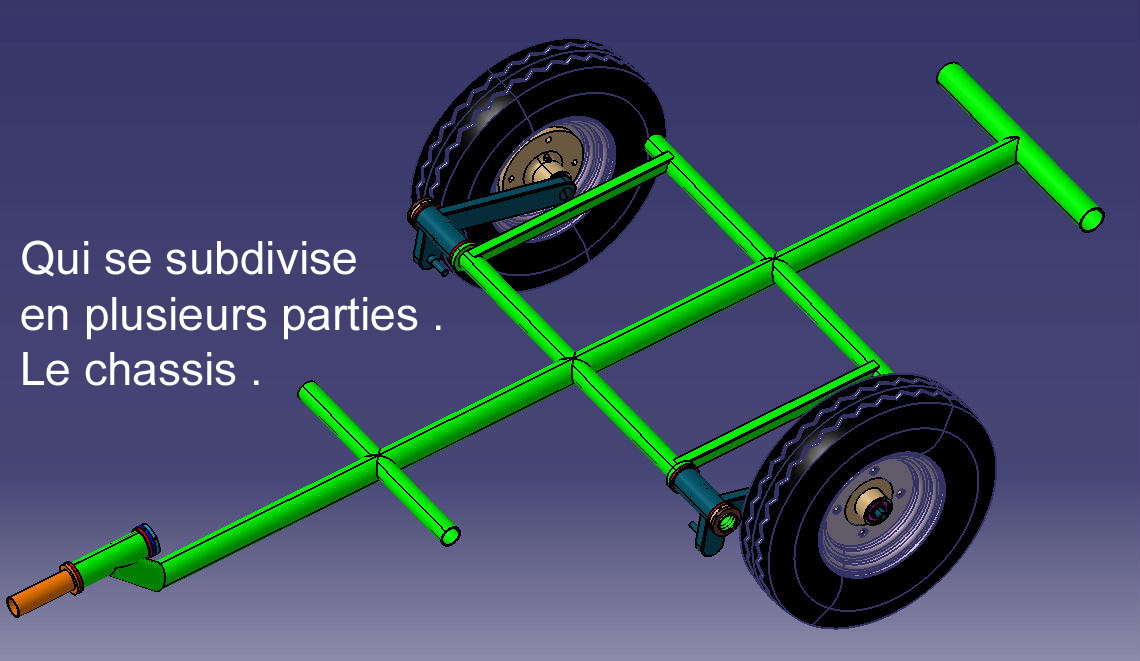

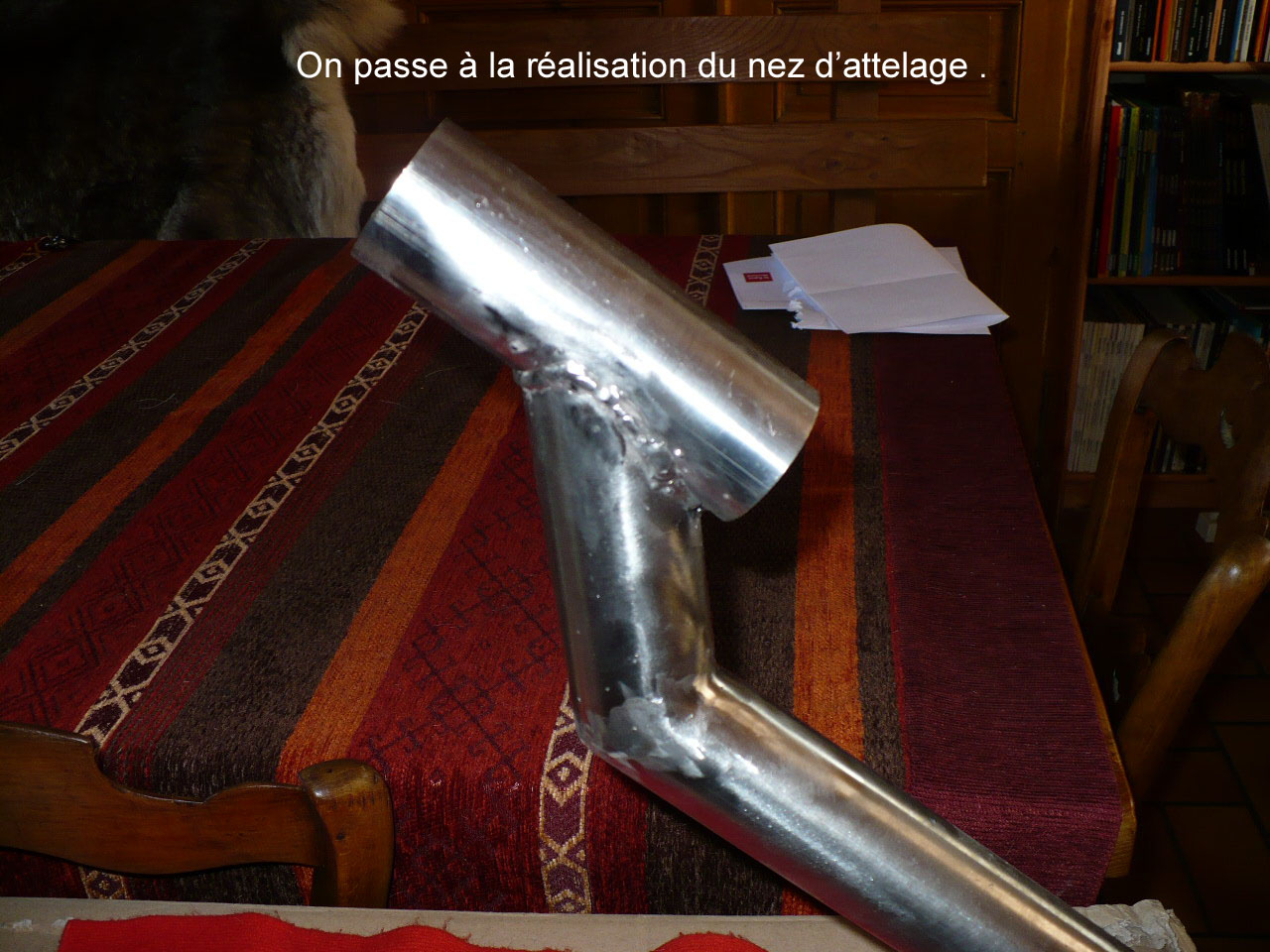

Et il était temps de passer à un peu plus de pratique !


DarkSide Inside









  Profil
KildeRouge
6611

KildeRouge
  Posté : 02-06-2008 10:22

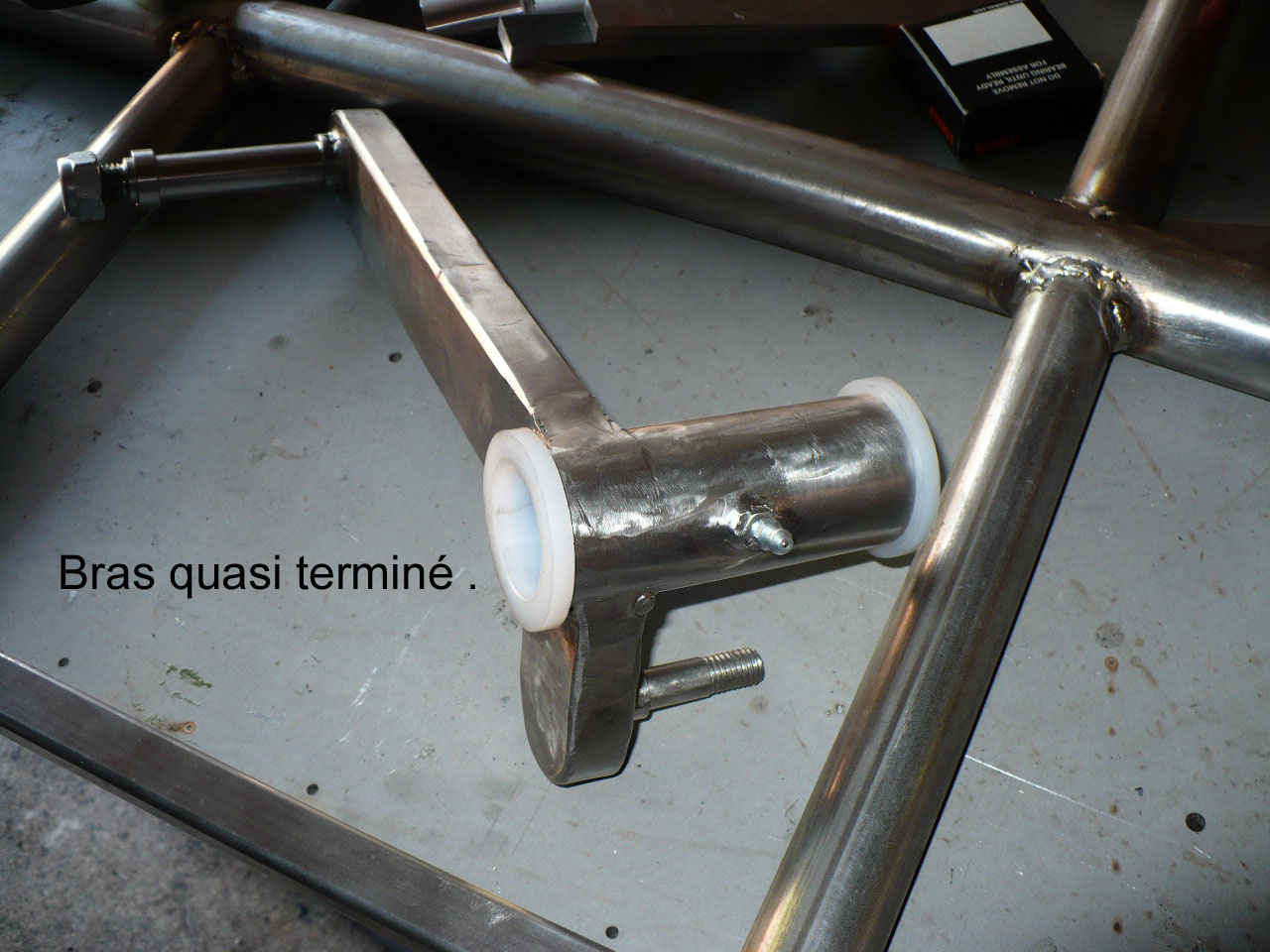

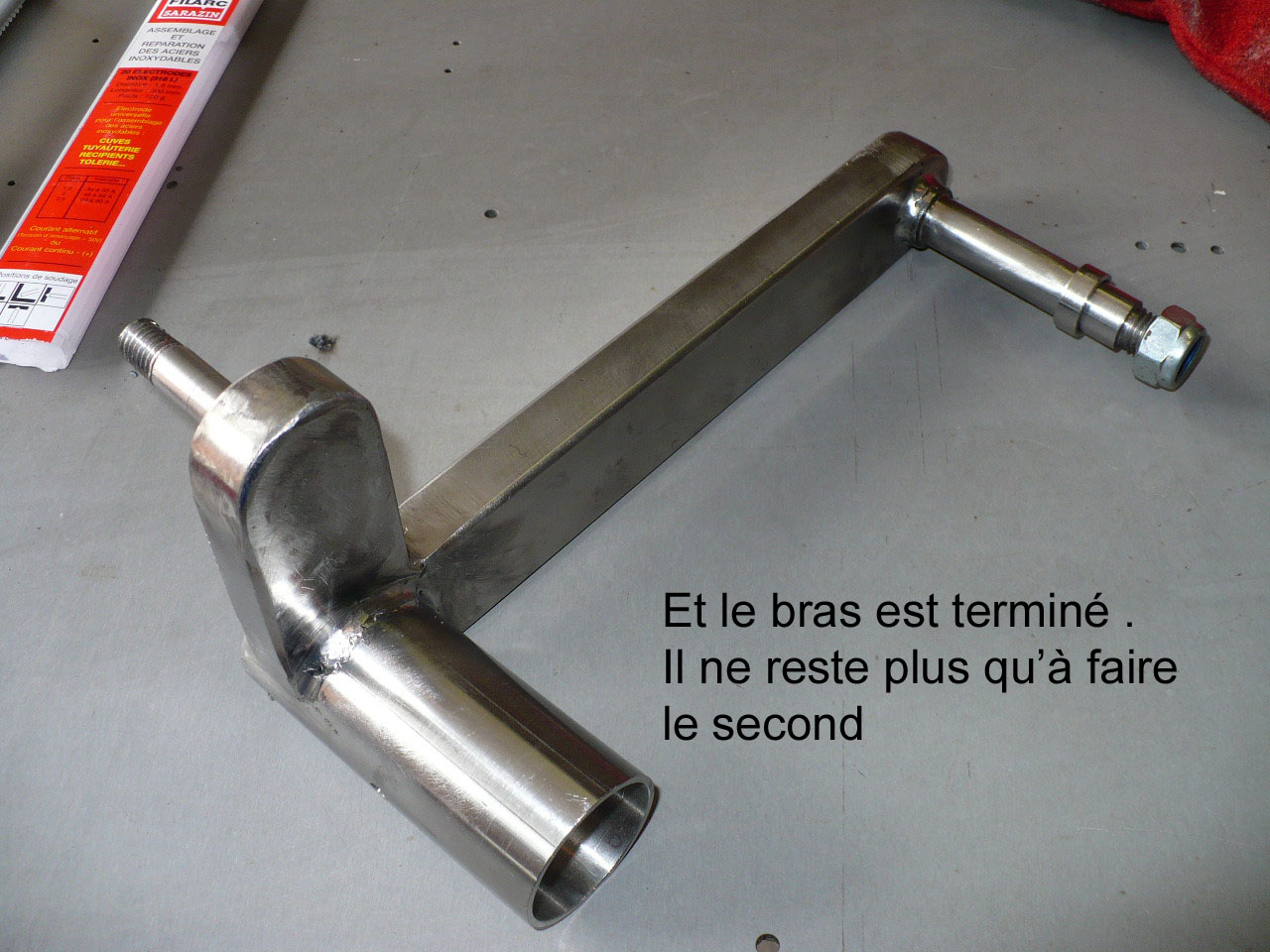

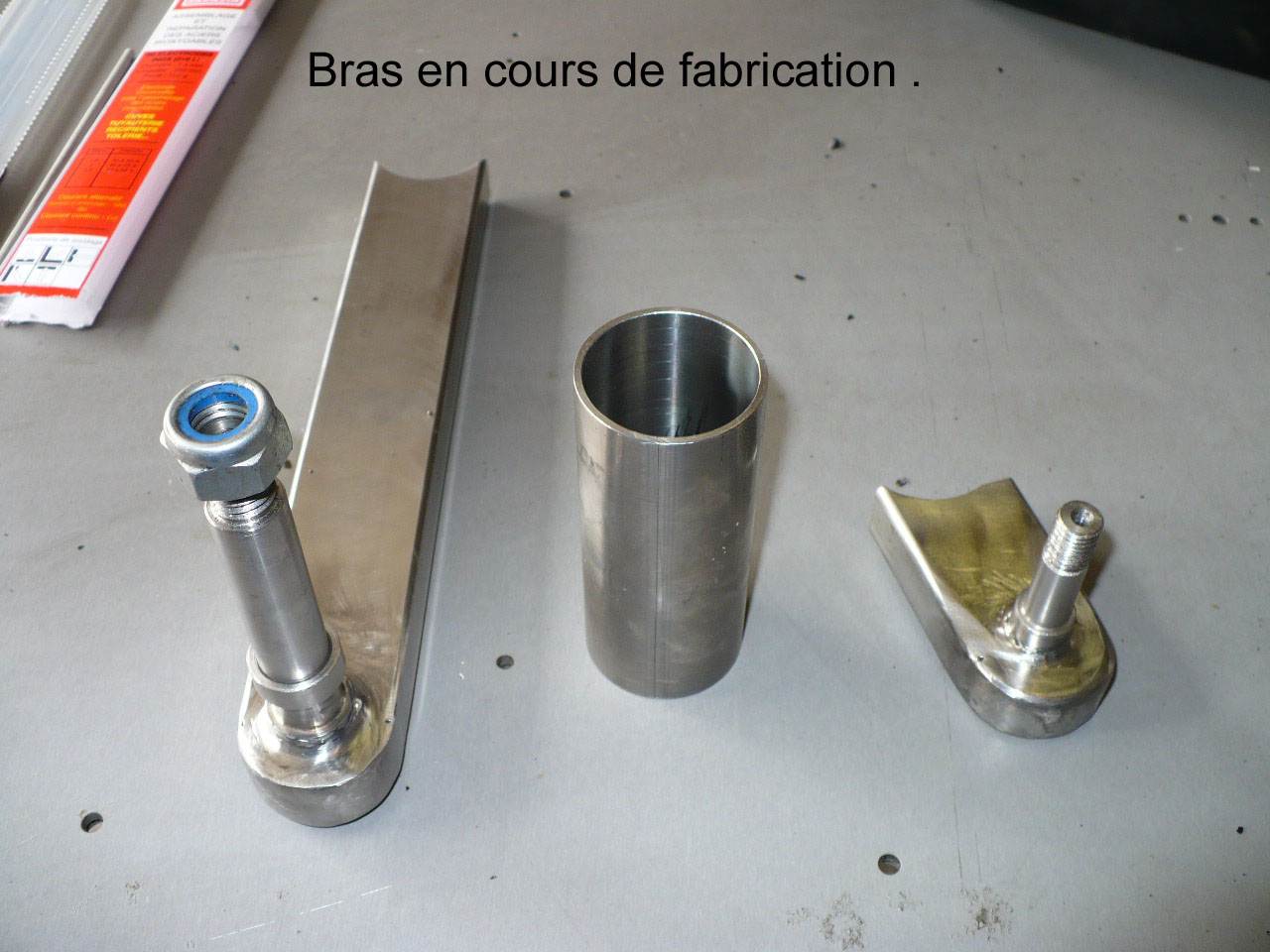

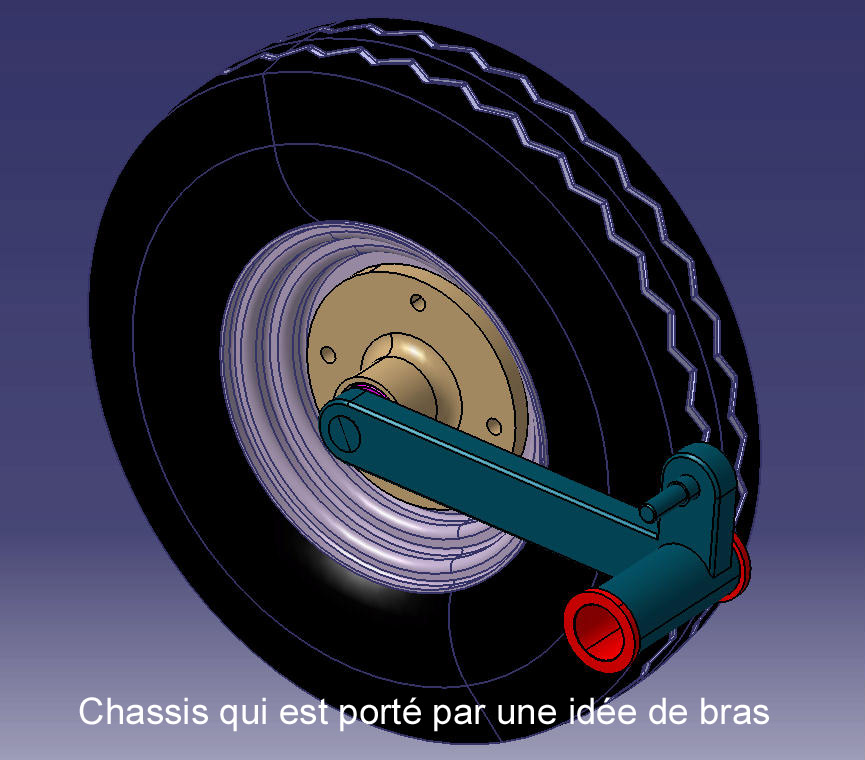

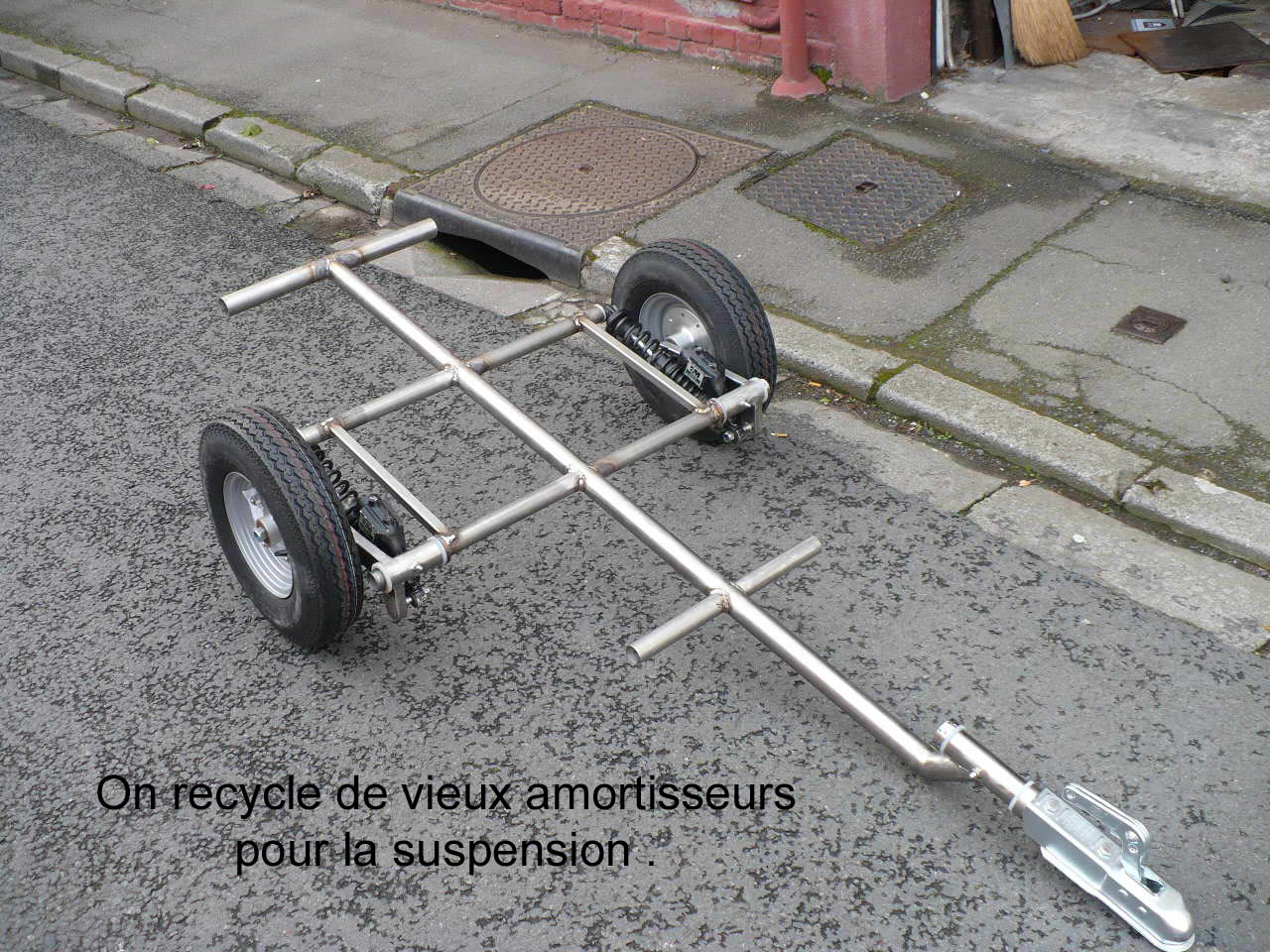

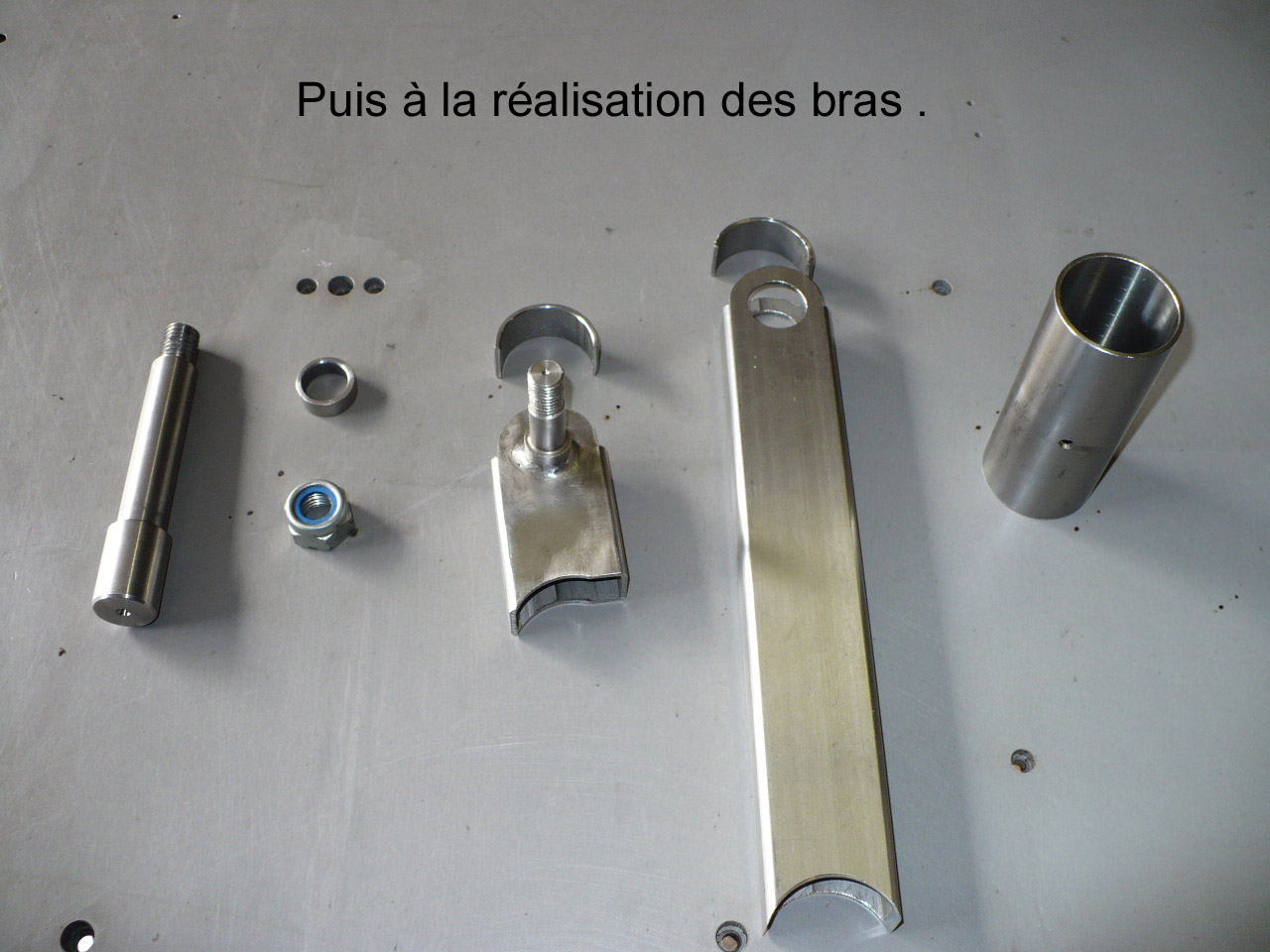

Quoi de plus cons que des bras sans un corps auquel les attacher ?

DarkSide Inside








  Profil
KildeRouge
6611

KildeRouge
  Posté : 02-06-2008 10:27

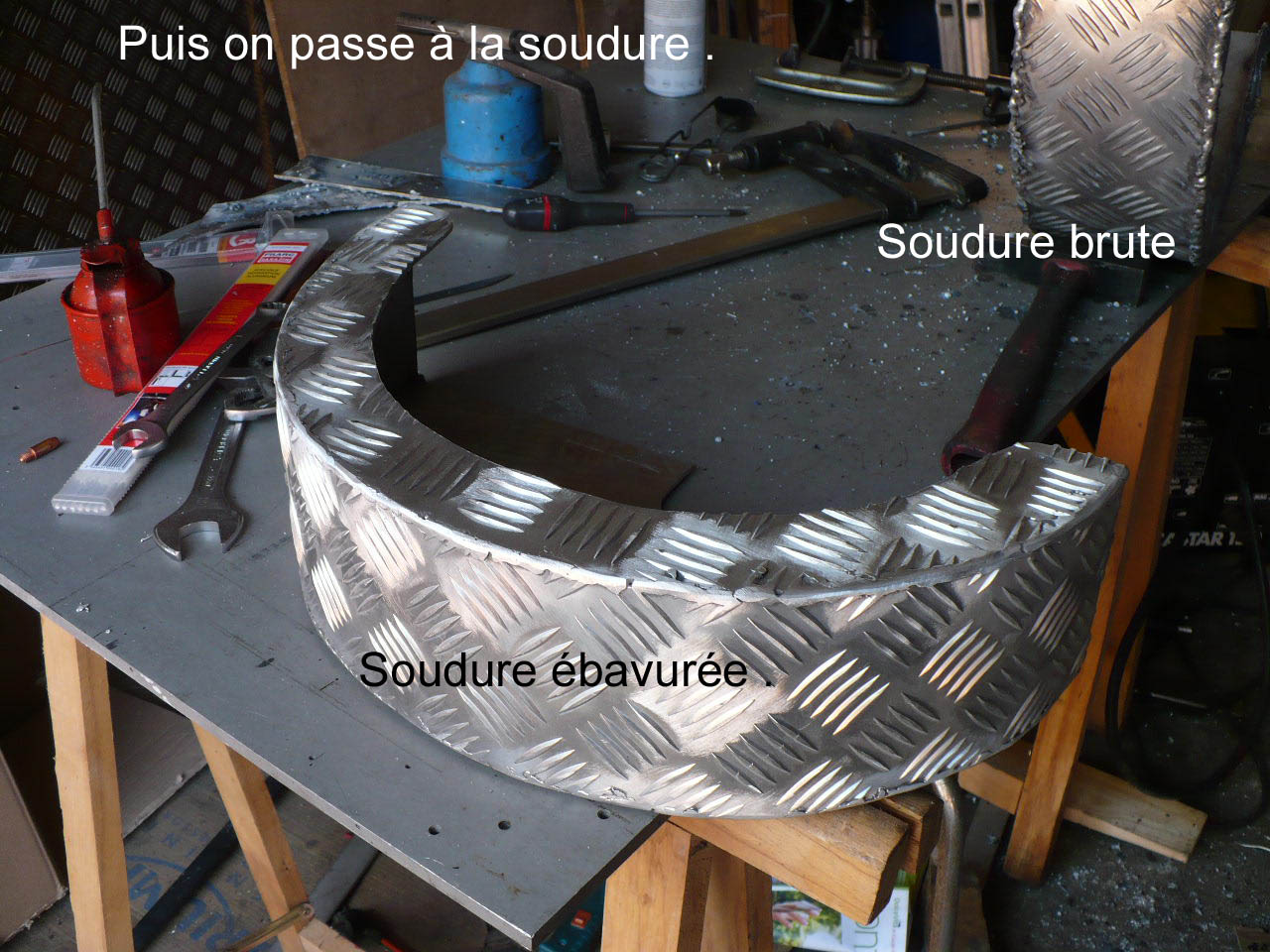

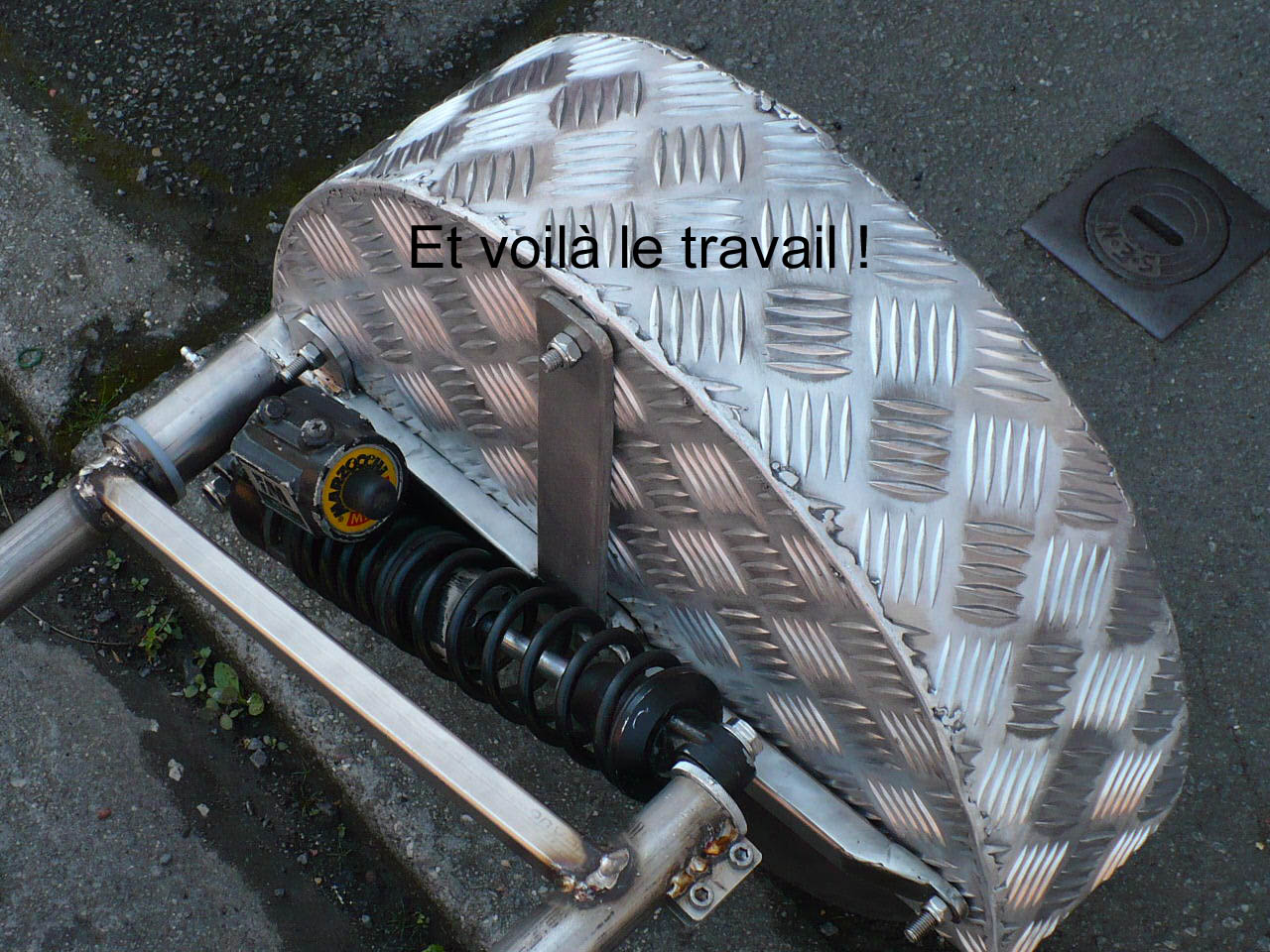

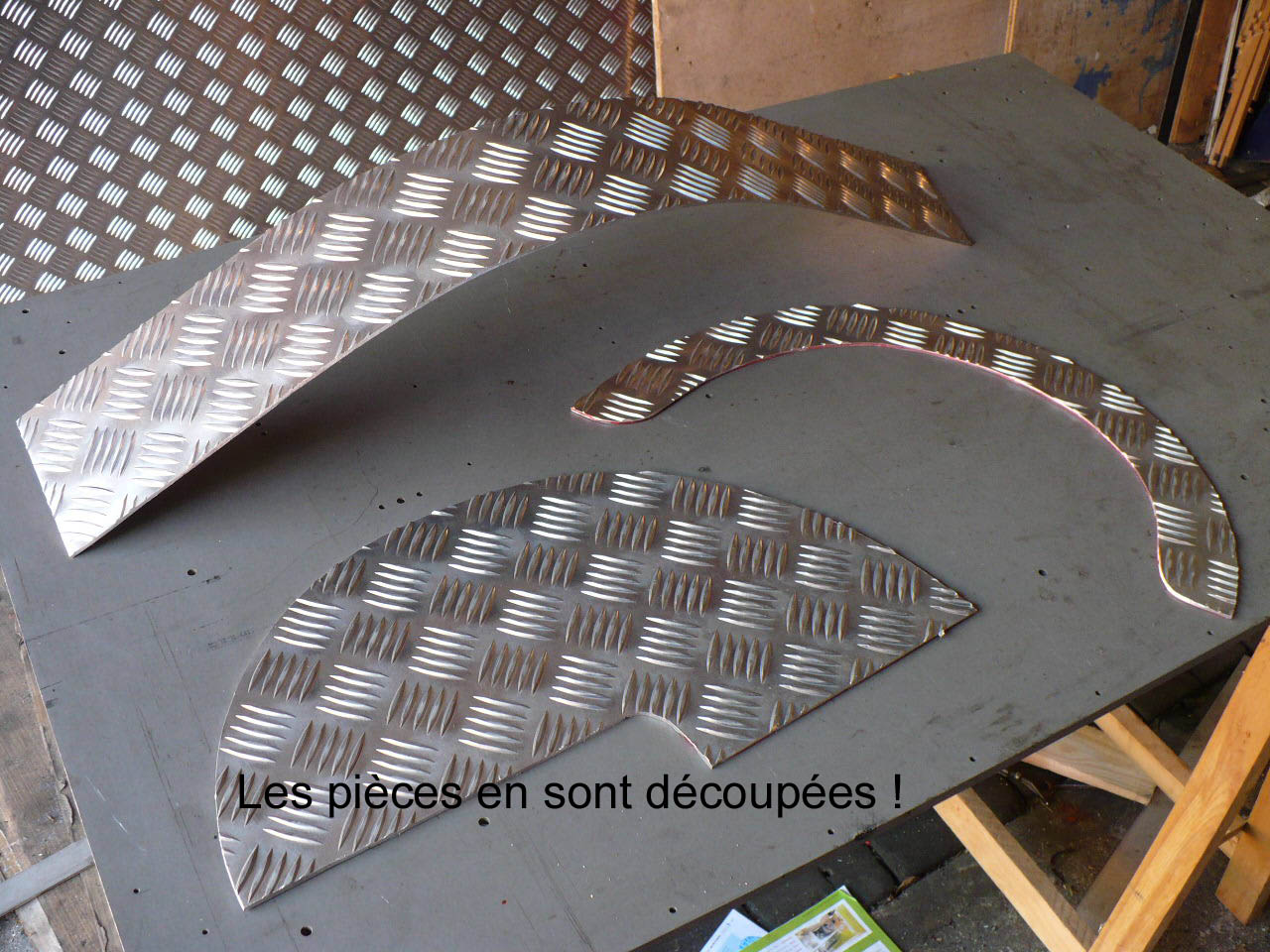

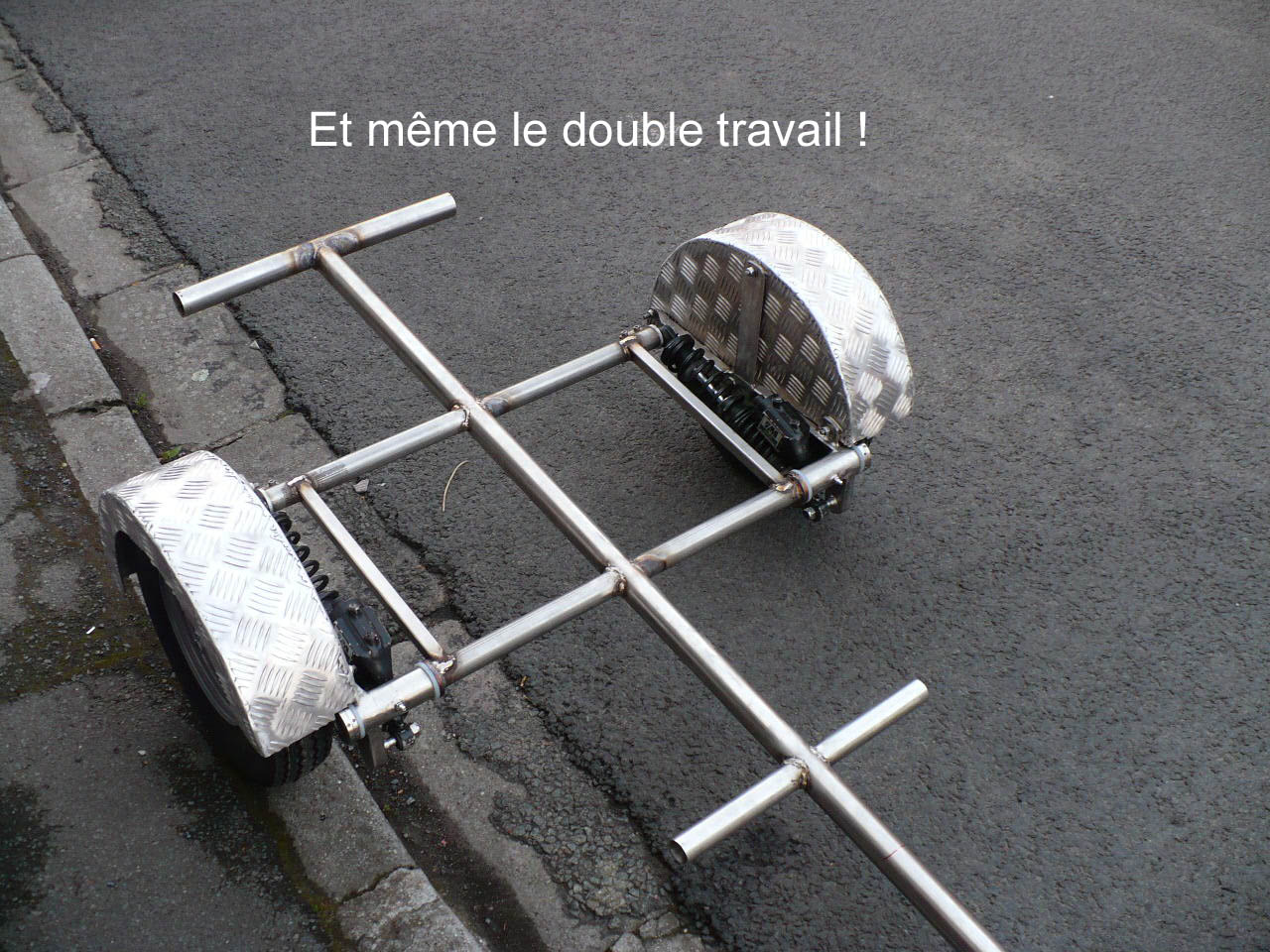

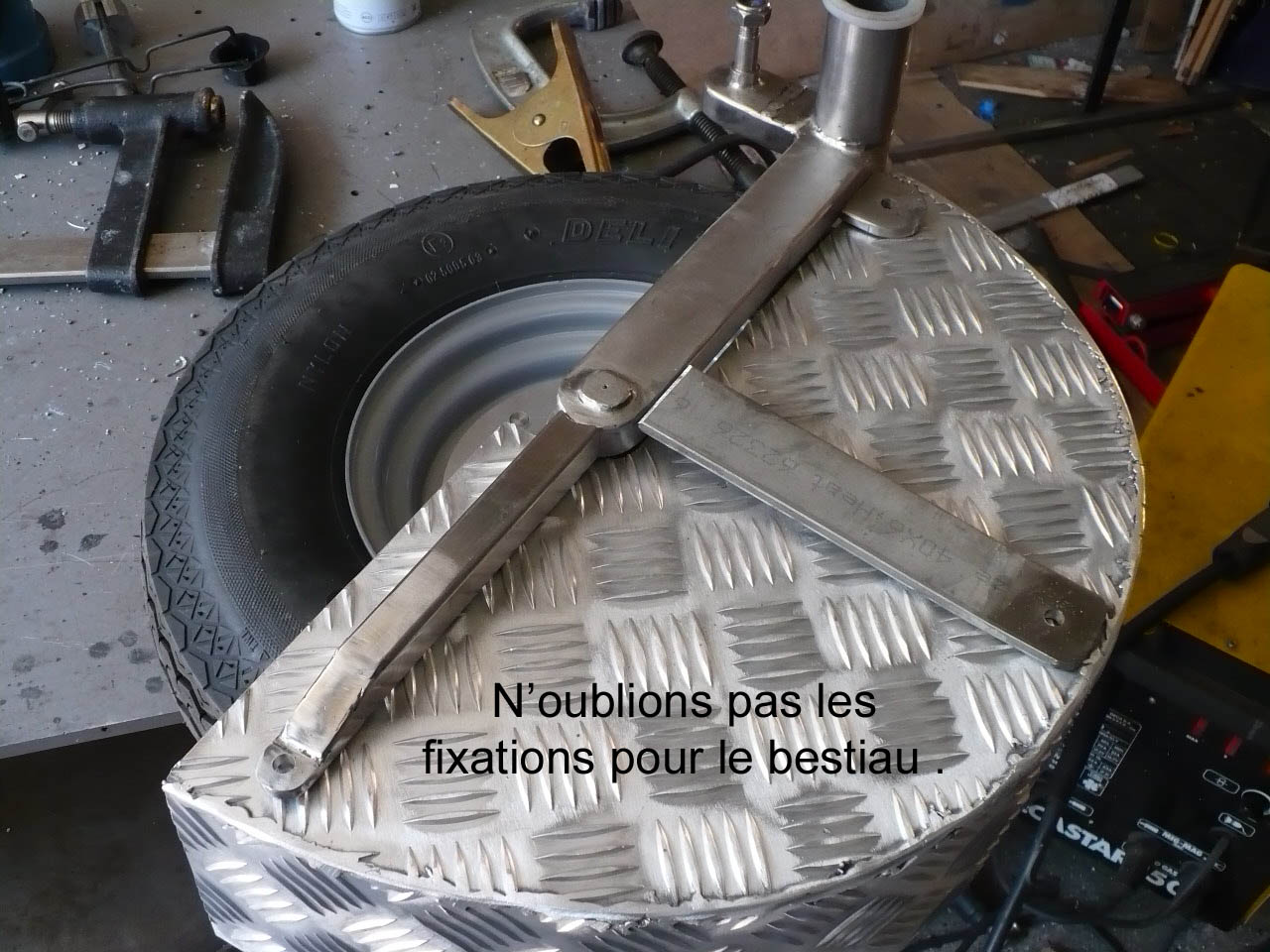

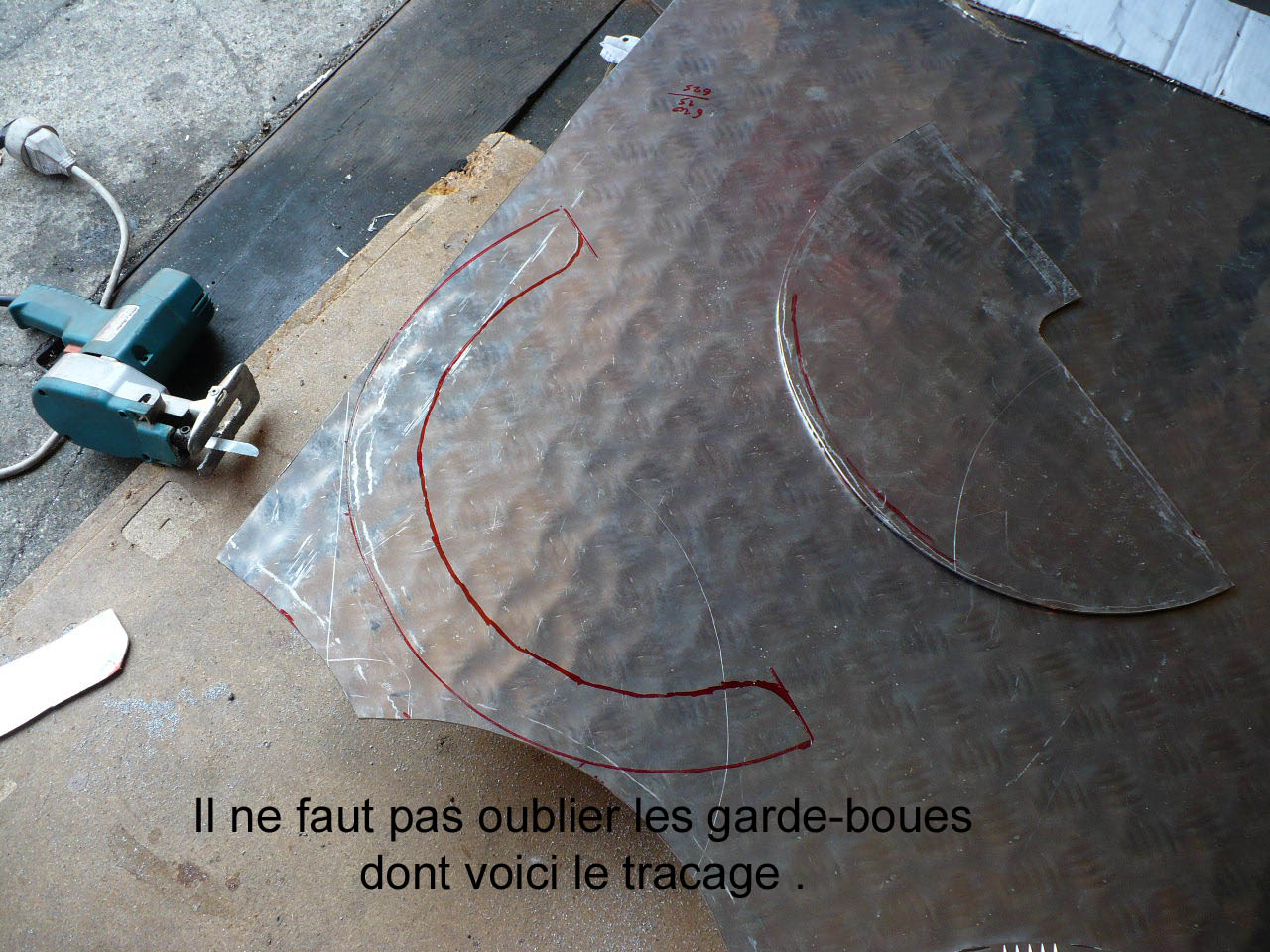

Evitant dans la mesure du possible d'emmer... les gens je suis un fervent
adepte des bavettes ( non , non pas de fantasmes analo-scato-infantiles)
et garde-bous divers évitant de repeindre d'eau de pluie ce qui me suivent
sur la route !

DarkSide Inside








  Profil
KildeRouge
6611

KildeRouge
  Posté : 02-06-2008 10:32

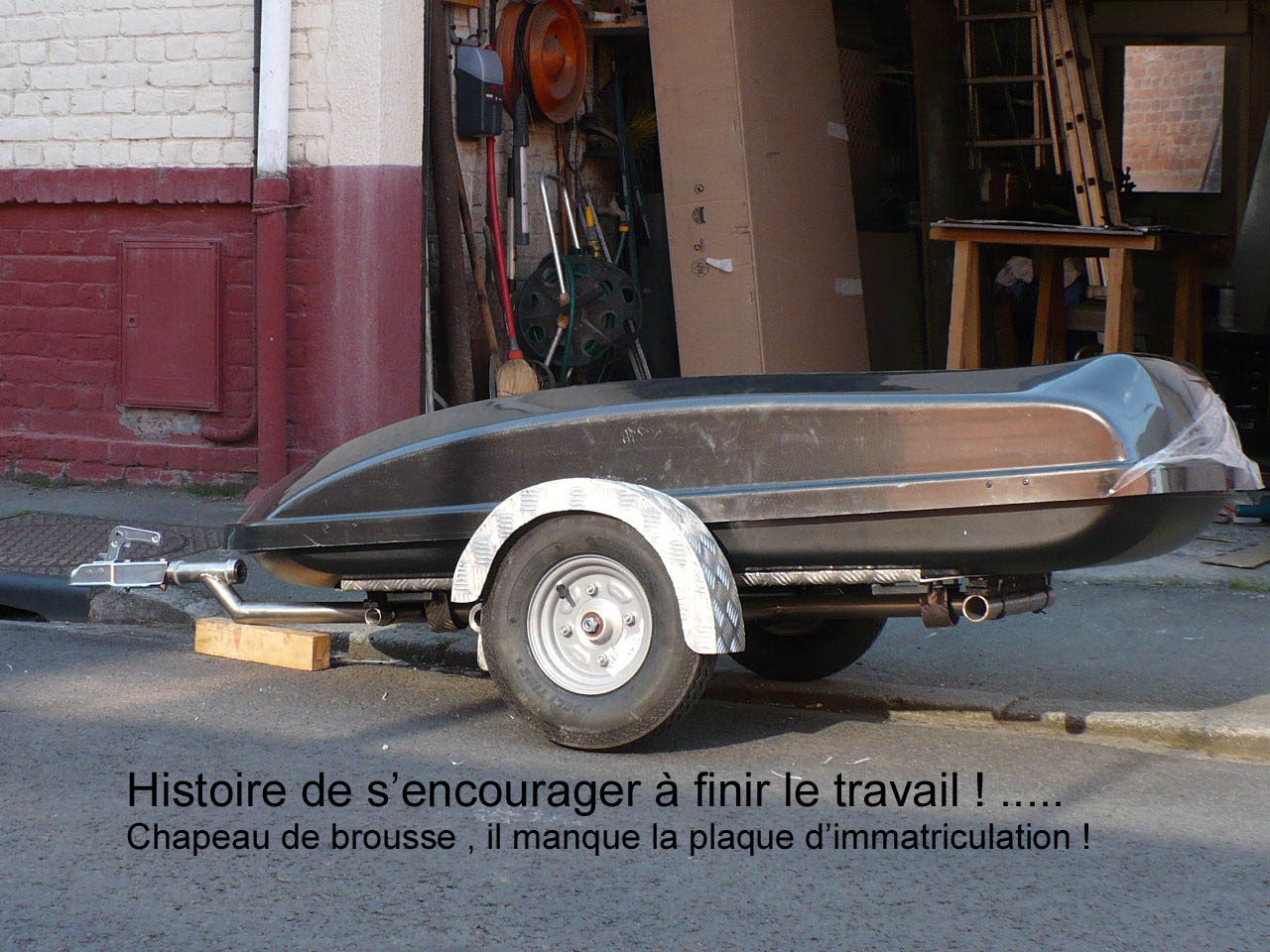

Bon cela commence à faire un bout de temps que je suis la dessus . La lassitude
gagne ! Il faut remotiver les troupes !

DarkSide Inside









  Profil
phil2
777

phil2
  Posté : 02-06-2008 18:24


c'est superbe

par contre pour la remorque tu aurais du mettre un toit en pente pour la neige

  Profil
Scat
408

Scat
  Posté : 02-06-2008 19:56

Génial! quel boulot

Tout en acier il semblerait? l'alu était plus cher, plus chiant à travailler?
Qu'est ce que ça donne à tracter? c'est pas trop perturbant pour un motard de tirer une remorque?

  Profil
scud06
2134
 Hooo mamé, Hoooooo mamé Blou

scud06
  Posté : 02-06-2008 20:38

Très beau travail !!! clap clap

La remorque necessite-t-elle un agrément ou homologation (genre : les mines) pour pouvoir circuler ?


  Profil
dune
4727
 Webmestre

dune
  Posté : 02-06-2008 21:09

BRAVOOOOOOOOOOOOOOOOO

  Profil  E-mail
KildeRouge
6611

KildeRouge
  Posté : 03-06-2008 09:24

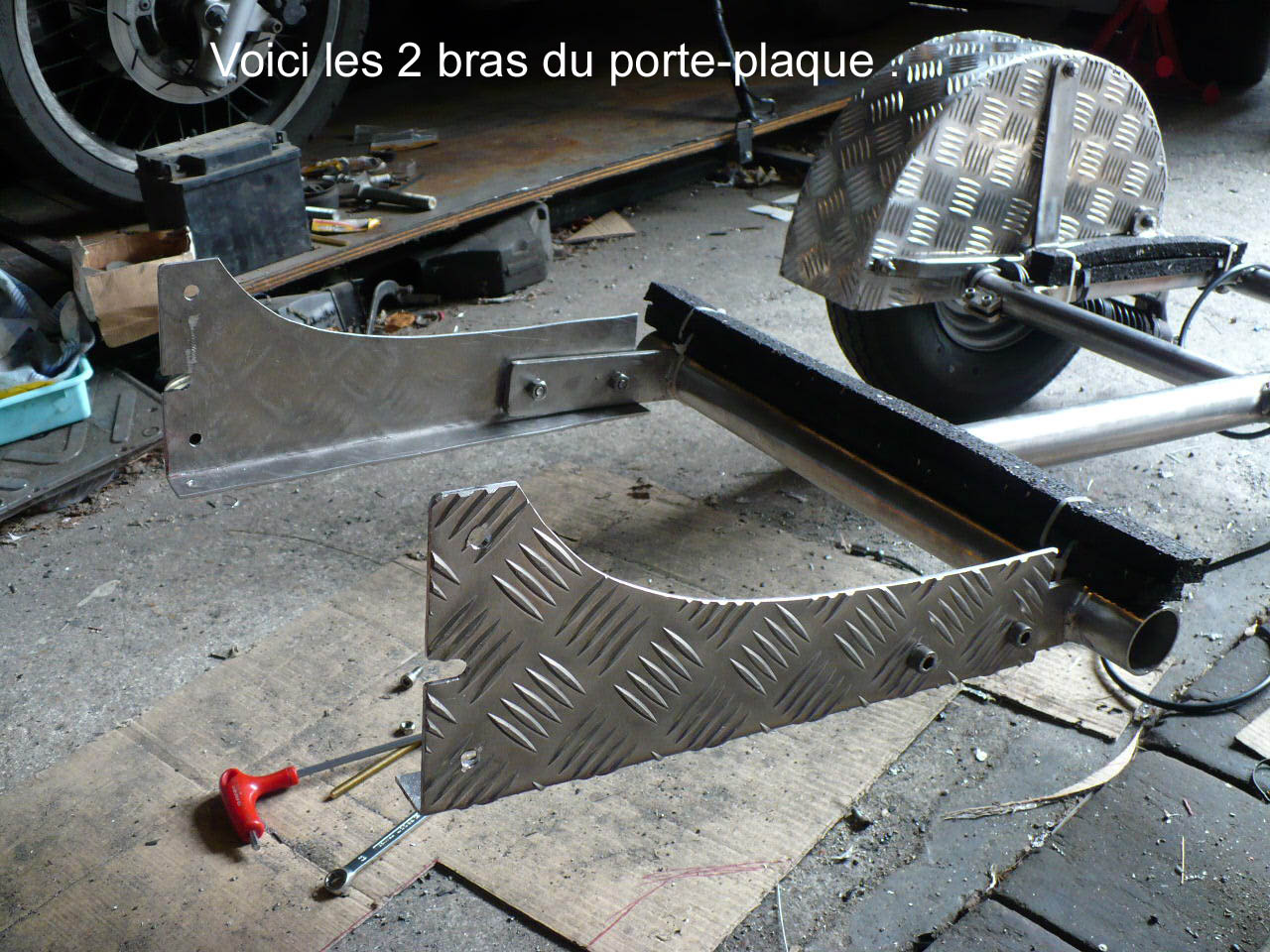

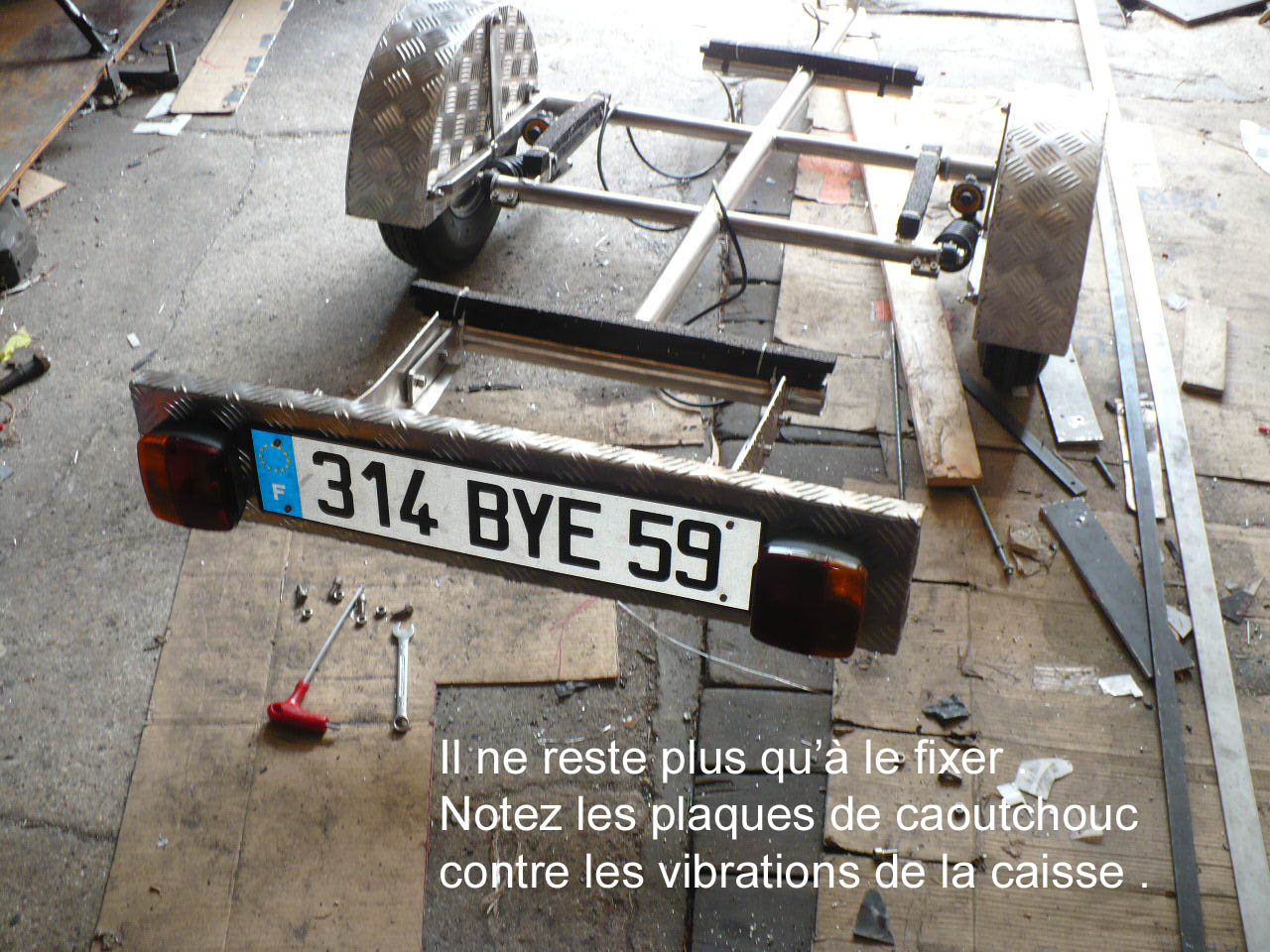

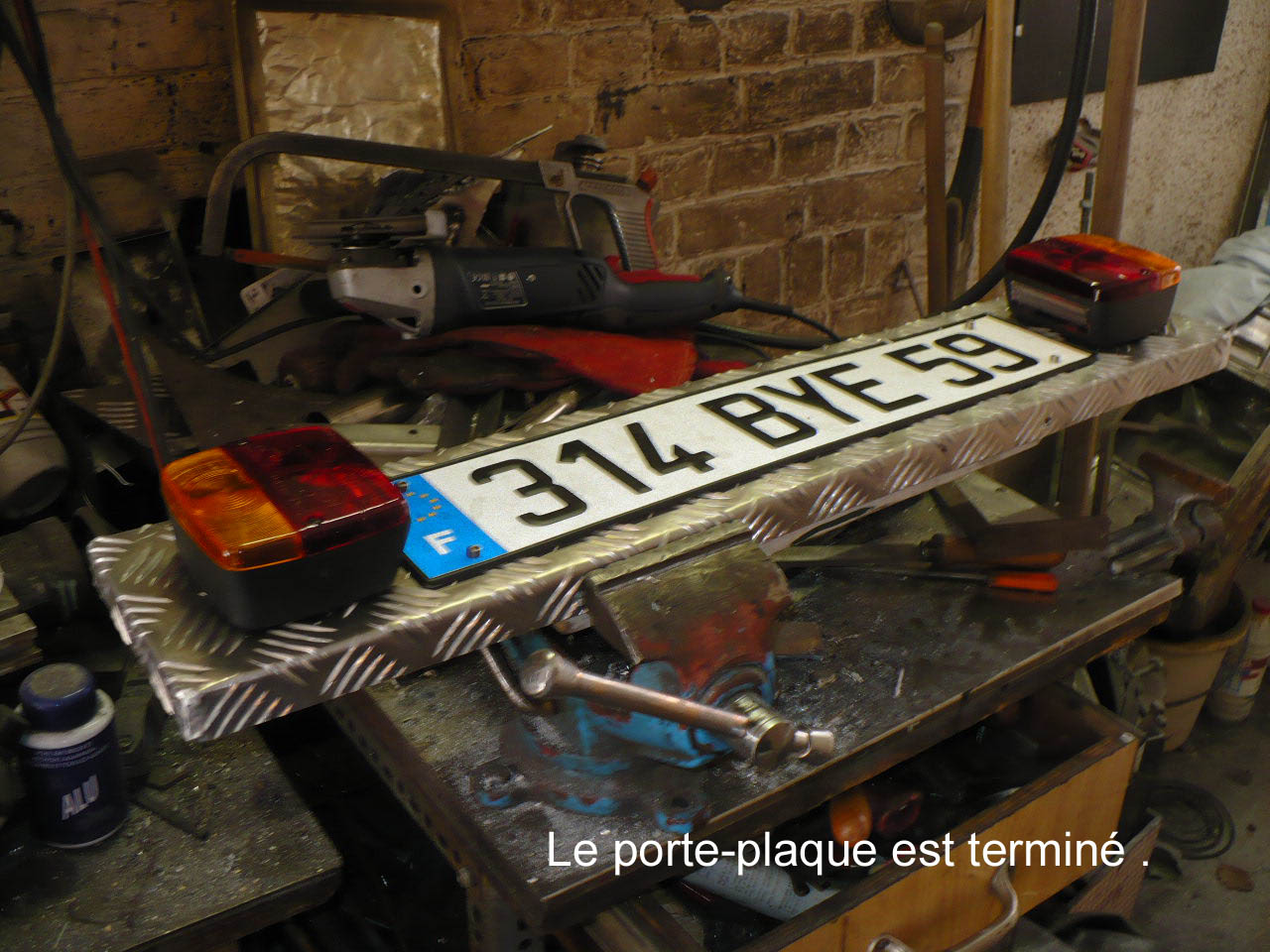

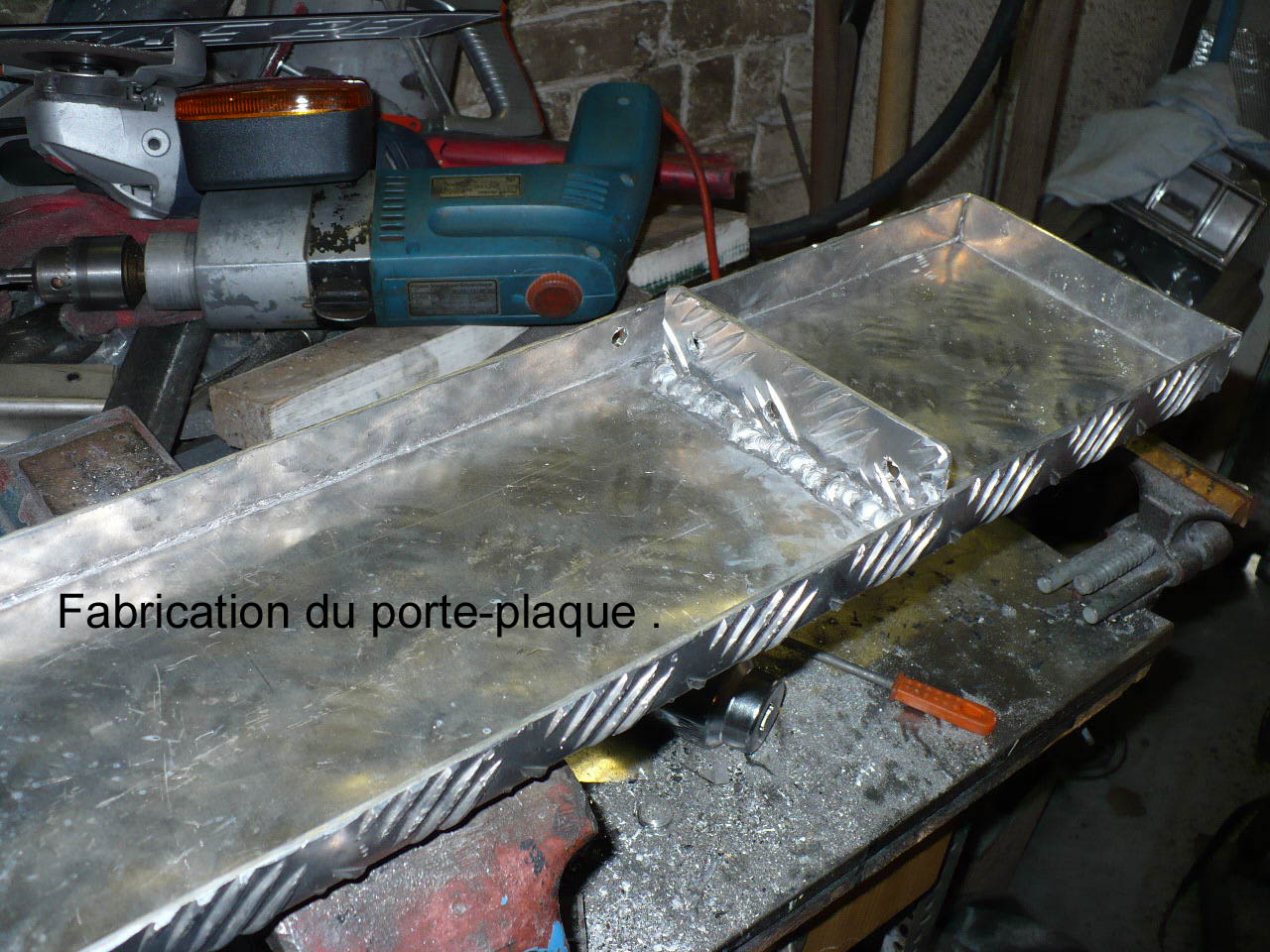

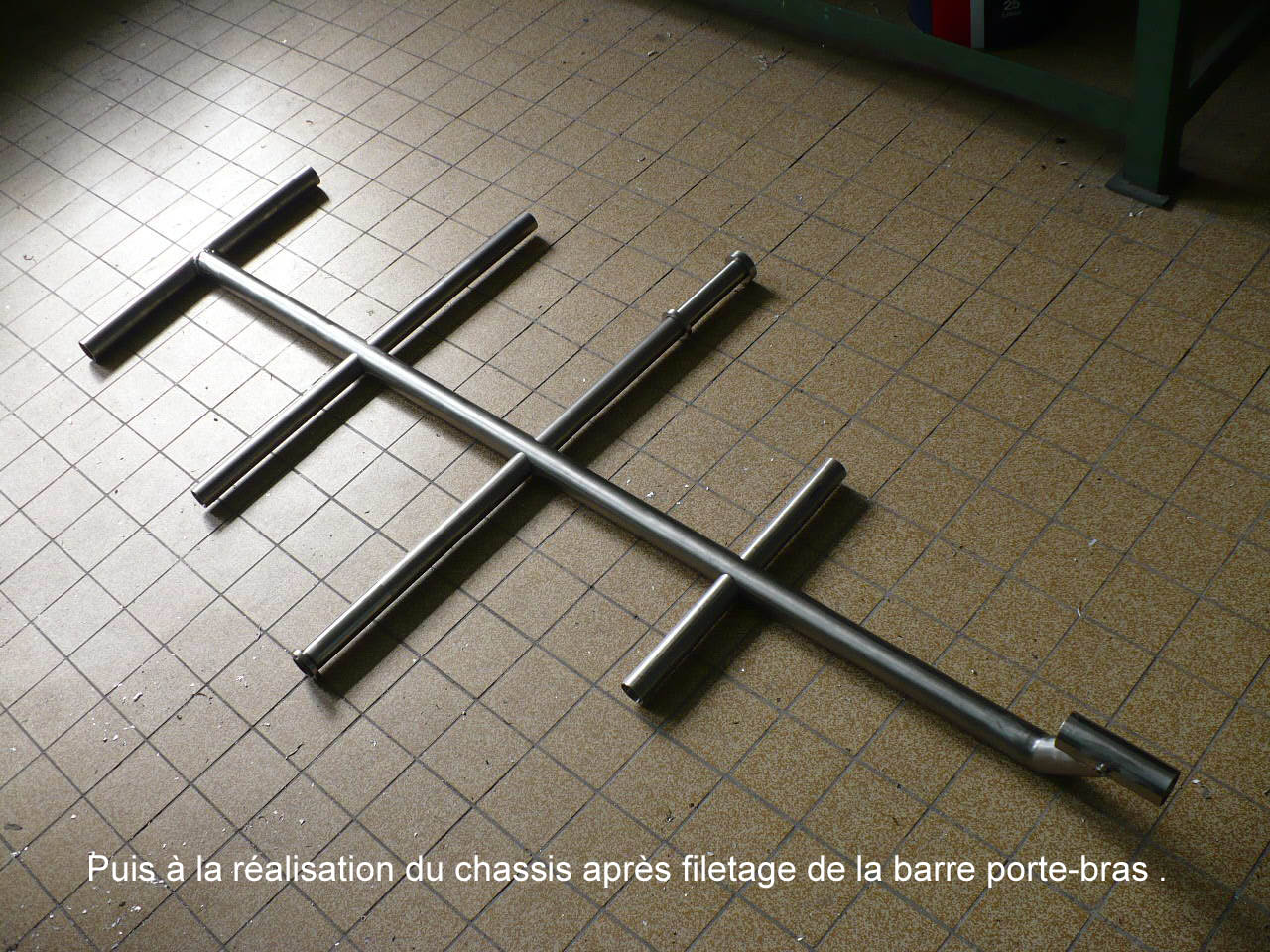

Le châssis est en tube inox 316L , les gardes-boues et porte-plaque en tôle d'alu
bien plus difficile à souder ! J'ai plus ou moins auto-appris à souder au MIG (Metal
Inert Gas) pour l'occasion . Les soudures inox ne posent aucun problème avec les baguettes
Castolin que l'on trouve chez le premier Casto-Merlin venu !
Si la remorque fait moins de 750Kg , il n'y a aucune exigence législative excepté bien sûr
éclairage , catadioptres Arr & latéraux et comme la mienne fait 52Kg à vide ...!

DarkSide Inside

  Profil
